本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油密度电站冷库机组高低压配配电盘的反应： 1、恰当的管理交流电源。 2、便捷对线路的启闭控制。 3、有较高的安全性安全防护档次，能形象化的展示线路的导通状况。

项目名称：656KW柴油发动机来发交流电动汽轮汽车柴油机发电机单机配电箱主要元件明细清单
配电盘箱最主要元器件汇总表
项目编号	名字大全	技术参数技术参数	部门	总量	设备厂家
1	塑壳高压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电量空气能热泵机组把握器	HGM6110	只	1	众智
3	发三相电机组机带速管理器	C2002	只	1	孚创
4	直流变压器电压模组	DC24V	只	1	众智
5	小在期间接触器产品	HH54P    DC24V	只	2	正泰
6	不同规格的中小型前面汽车继电器开关	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	转钮	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

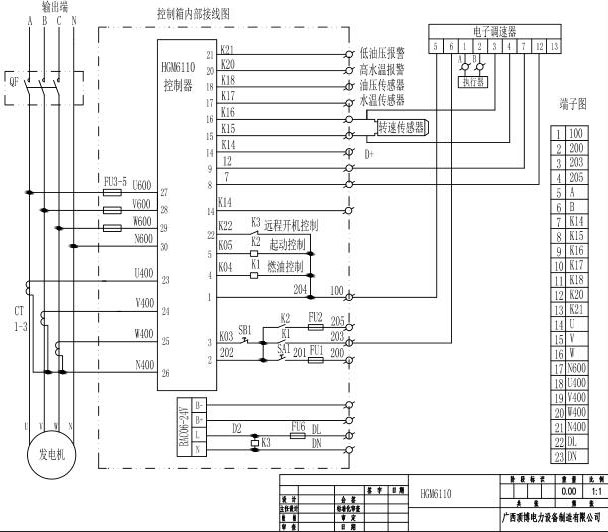

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.vipcxa.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
